TAE Anschluss der Kabel? - mit Foto

Zitat von Viper2020

weiß einer vielleicht genau, welche kabel ich an welche buchse der N-F-N TAE Buchse klemmen muss?

Weil Du ISDN bekommen wirst, brauchst Du keine N-F-N TAE-Dose - eine Einfach-F reicht (die N-Buchsen sind nicht nutzbar).

Zitat von Viper2020

(1 davon abgeklebt)

Warum? Ist da Spannung drauf? Kannst Du die messen?

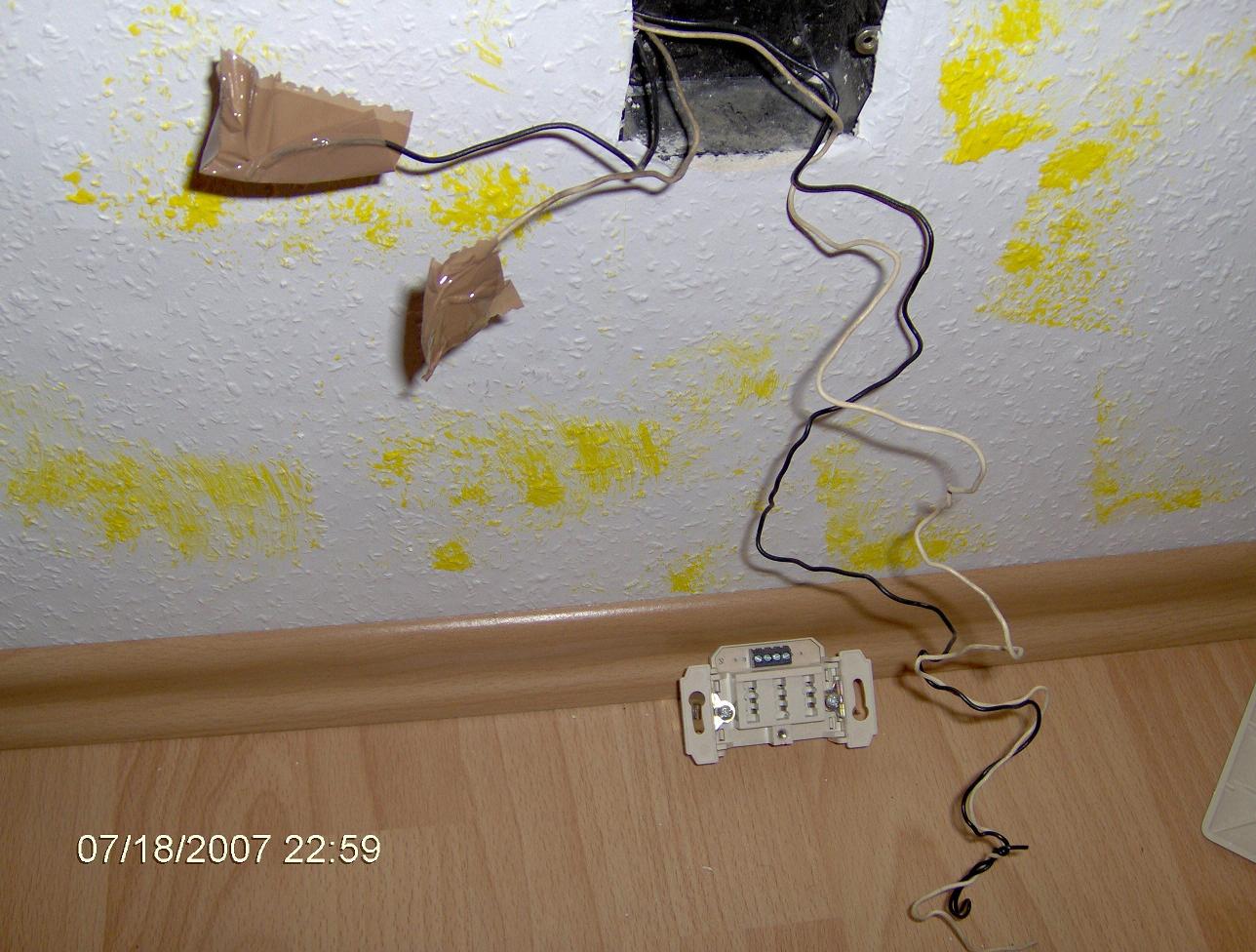

Die abgebildete Bauform der TAE-Dose ist mir neu - ich kenne nur welche, die sechs Schraubklemmanschlüsse haben - von 1 bis 6 durchnumeriert. Falls Spannung messbar, ist das ein schon bestehender Telefonanschluss. Der negative Pol käme bei der 6er-Dose an "1", der positive an "2".

Zitat von Viper2020

1.Strang : 1x schwarz + 1x grau/braun Kabel
2.Strang: 1x schwarz + 1x weiß Kabel (keine Litzen zu sehen, gerade abgeschnitten)

Da wäre auch von Nutzen zu wissen, wo die herkommen bzw. hingehen (wo sind die anderen Enden).

Zitat von Viper2020

und an welche der 4 klemmen müssen die jeweiligen kabel?

Mit ISDN und DSL darf von der Dose nichts mehr abgehen - es müssen / dürfen nur 2 Drähte angeschlossen werden (s.o.).

G., -#####o:

Also die abgeklebten haben eine schwankende Spannung zwischen 40 bis 62 Volt GLEICHSTROM und 138 Volt WECHSELSTROM

.... kann das sein?

Wo die Kabel herkommen oder enden, kann ich nicht sagen, die kommen aus der Wand, aber von wo und woher usw... keine Ahnung

Zitat von Viper2020

Also die abgeklebten haben eine schwankende Spannung zwischen 40 und 60 Volt .... kann das sein?

Das kann durchaus sein - das würde ich dann für die Leerlaufspannung eines analogen Telefonanschlusses halten. Bei ISDN können es bis zu 100V sein...

Zitat von Viper2020

Wo die Kabel herkommen oder enden, kann ich nicht sagen, die kommen aus der Wand, aber von wo und woher usw... keine Ahnung

Naja - irgenwo muss ja der Telefonanschluss ins Haus kommen (meistens im Keller, weil als Erdkabel verlegt).

Ähm...

Zitat von Viper2020

...zwischen 40 bis 62 Volt GLEICHSTROM und 138 Volt WECHSELSTROM

Das war gerade neu - 'ne Wechselspannung kann's schon auch noch geben, das ist dann der Auslöser für das Telefonklingeln (Anrufsignalisierung), die ist dann der Gleichspannung überlagert - aber in diesem Fall gilt: wer misst, misst Mist (mit einem Digitalmultimeter allemal)...

G., -#####o:

Also die kommen sicherlich ausm Keller, nur da sind viele Kabelrohre usw.. und irgendwo da sind bestimmt Telekom oder ISH Anschluss schränke


soweit meine infos reichen, waren die abgeklebten auch an einer alten vergilbten tae dose angeschlossen


also müssten die 2 abgeklebten an klemme 1 und klemme 2 - wie rum egal

stimmt das so?

Zitat von Viper2020

also müssten die 2 abgeklebten an klemme 1 und klemme 2 ...

Ja.

Zitat von Viper2020

... wie rum egal

"Hochoffiziell" die negative Seite an '1' und die positive Seite an '2'.

G., -#####o:

jo danke

werde ich mal so installieren, und dann mal testen wenn die geräte da sind

danke
